Wkręty do tworzyw sztucznych

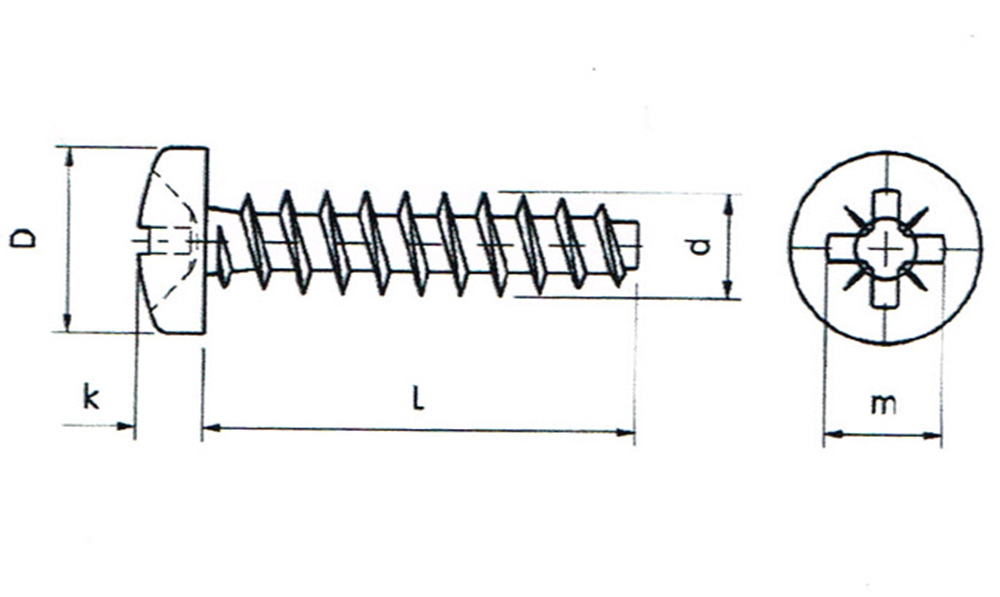

ZN AN 1092
Wkręty do tworzyw sztucznych z łbem walcowym z wgłębieniem krzyżowym lub combi typu H lub typu Z
Norma ZN AN 1092
| d [mm] | 3,0 | 3,5 | 4,0 | 5,0 |
| D [mm] | 5,9 | 6,9 | 7,9 | 9,6 |
| m [nr] | 1 | 2 | 2 | 2 |
| L [mm] | 10 ÷ 30 | 10 ÷ 40 | 12 ÷ 40 | 12 ÷ 45 |

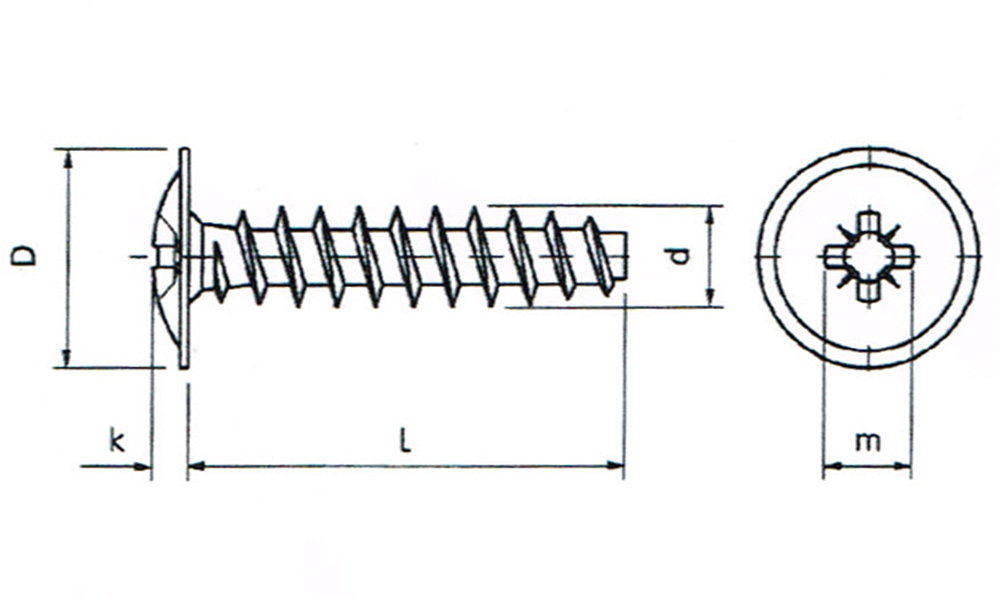

ZN AN 1092 p
Wkręty do tworzyw sztucznych z łbem z podkładką z wgłębieniem krzyżowym lub combi typu H lub typu Z
Norma ZN AN 1092 p
| d [mm] | 3,0 | 3,5 | 4,0 | 5,0 |
| D [mm] | 5,9 | 6,9 | 7,9 | 9,6 |
| k [mm] | 2,2 | 2,6 | 2,8 | 3,5 |
| m [nr] | 1 | 2 | 2 | 2 |
| L [mm] | 10 ÷ 30 | 10 ÷ 40 | 12 ÷ 40 | 12 ÷ 45 |

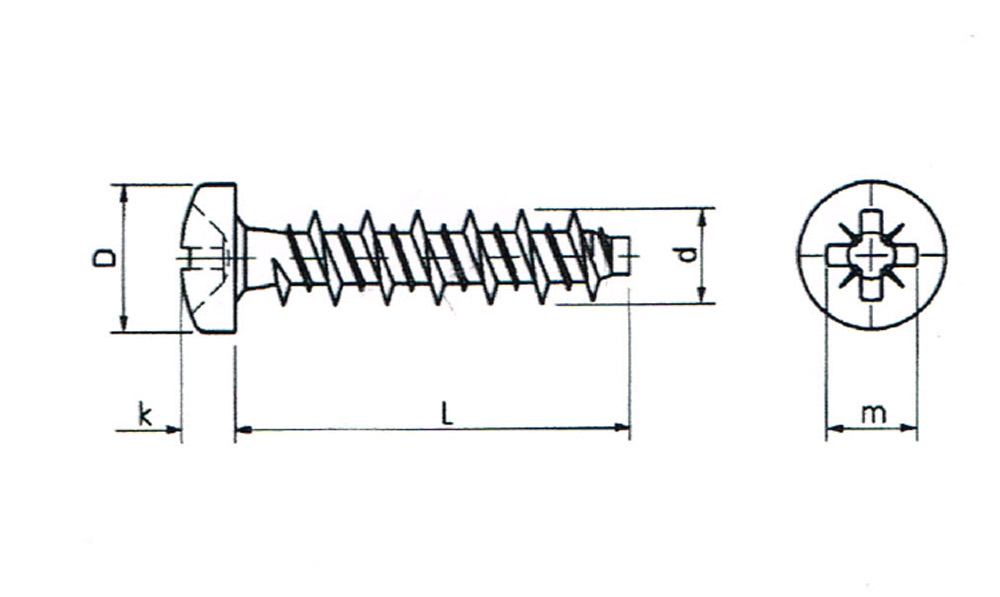

ZN AN 1092 HILO
Wkręty do tworzyw sztucznych z gwintem typu HILO z łbem walcowym z wgłębieniem krzyżowym lub combi typu H lub typu Z
Norma ZN AN 1092 HILO
| d [mm] | 3,0 | 3,5 | 4,0 | 5,0 |
| D [mm] | 4,9 | 5,6 | 6,9 | 8,2 |
| k [mm] | 2,0 | 2,2 | 2,6 | 3,1 |
| m [nr] | 1 | 1 | 2 | 2 |
| L [mm] | 10 ÷ 30 | 10 ÷ 40 | 12 ÷ 40 | 12 ÷ 45 |

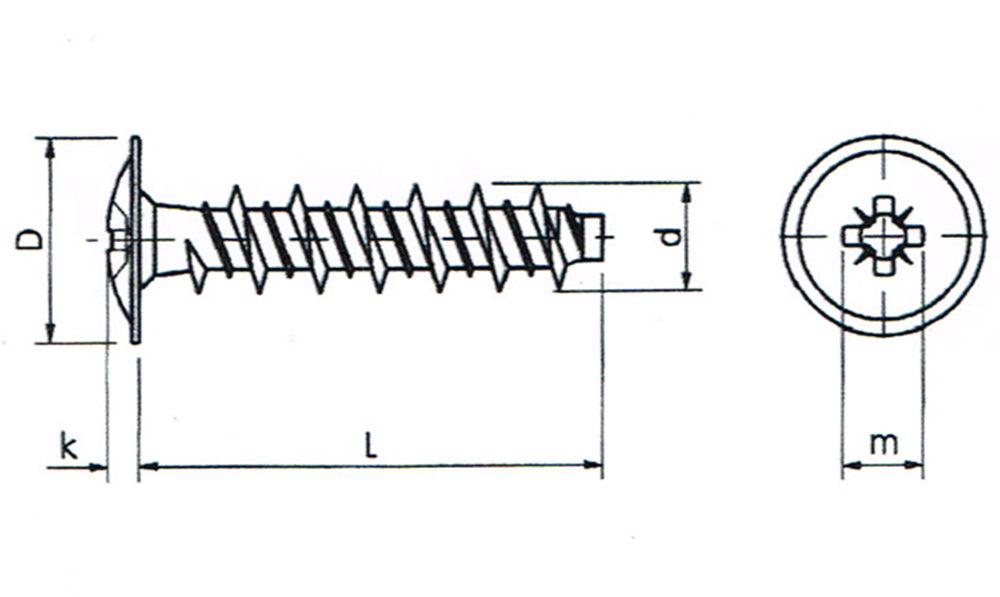

ZN AN 1092 HILO p
Wkręty do tworzyw sztucznych z gwintem typu HILO z łbem z podkładką z wgłębieniem krzyżowym lub combi typu H lub typu Z
Norma ZN AN 1092 HILO p
| d [mm] | 3,0 | 3,5 | 4,0 | 5,0 |
| D [mm] | 4,9 | 5,6 | 6,9 | 8,2 |
| k [mm] | 2,0 | 2,2 | 2,6 | 3,1 |
| m [nr] | 1 | 1 | 2 | 2 |
| L [mm] | 10 ÷ 30 | 10 ÷ 40 | 12 ÷ 40 | 12 ÷ 45 |

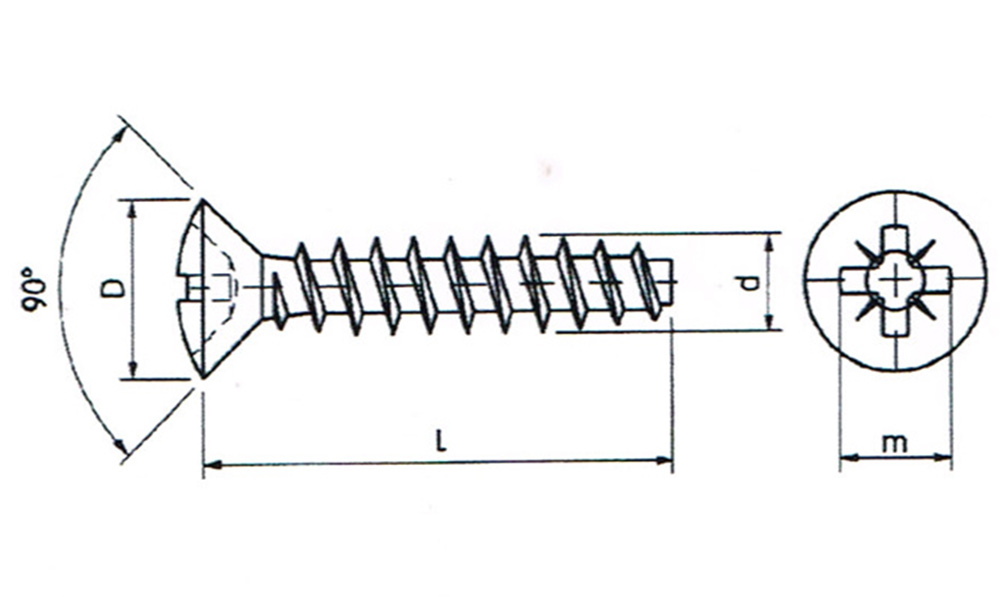

ZN AN 1093
Wkręty do tworzyw sztucznych z łbem stożkowo-soczewkowym z wgłębieniem krzyżowym lub combi typu H lub typu Z
Norma ZN AN 1093
| d [mm] | 3,0 | 3,5 | 4,0 | 5,0 |
| D [mm] | 6,0 | 7,0 | 8,0 | 10,0 |
| m [nr] | 1 | 2 | 2 | 2 |
| L [mm] | 10 ÷ 30 | 10 ÷ 40 | 13 ÷ 40 | 13 ÷ 45 |

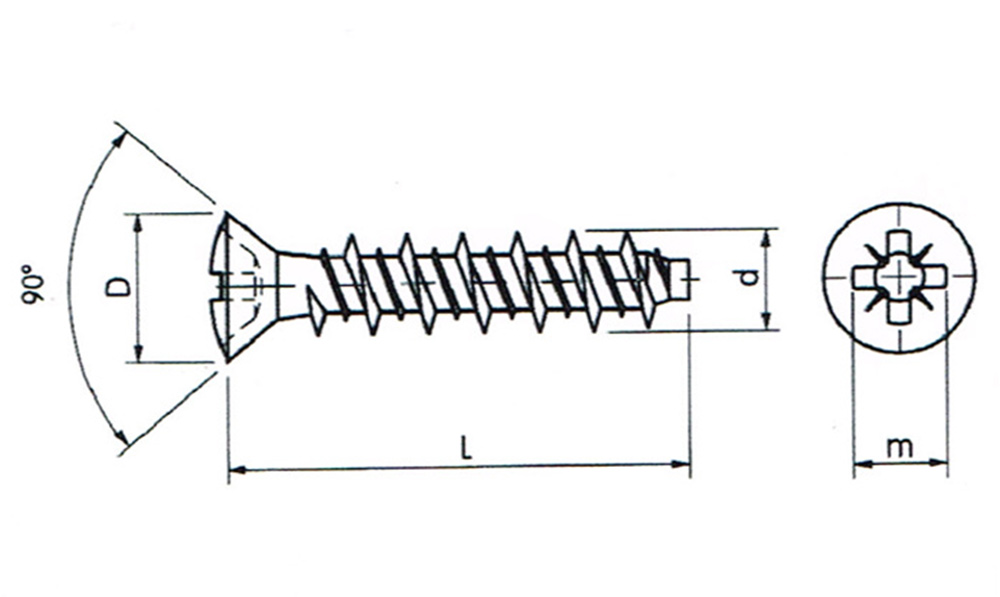

ZN AN 1093 HILO
Wkręty do tworzyw sztucznych z gwintem typu HILO z łbem stożkowo-soczewkowym z wgłębieniem krzyżowym lub combi typu H lub typu Z
Norma ZN AN 1093 HILO
| d [mm] | 3,0 | 3,5 | 4,0 | 5,0 |
| D [mm] | 4,3 | 5,5 | 6,8 | 8,1 |
| m [nr] | 1 | 1 | 2 | 2 |
| L [mm] | 10 ÷ 30 | 10 ÷ 40 | 13 ÷ 40 | 13 ÷ 45 |
ZN AN 1094
Wkręty do tworzyw sztucznych z łbem stożkowo-soczewkowym z wgłębieniem krzyżowym lub combi typu H lub typu Z
Norma ZN AN 1094
| d [mm] | 3,0 | 3,5 | 4,0 | 5,0 |
| D [mm] | 6,0 | 7,0 | 8,0 | 10,0 |
| m [nr] | 1 | 2 | 2 | 2 |
| L [mm] | 10 ÷ 30 | 10 ÷ 40 | 13 ÷ 40 | 13 ÷ 45 |

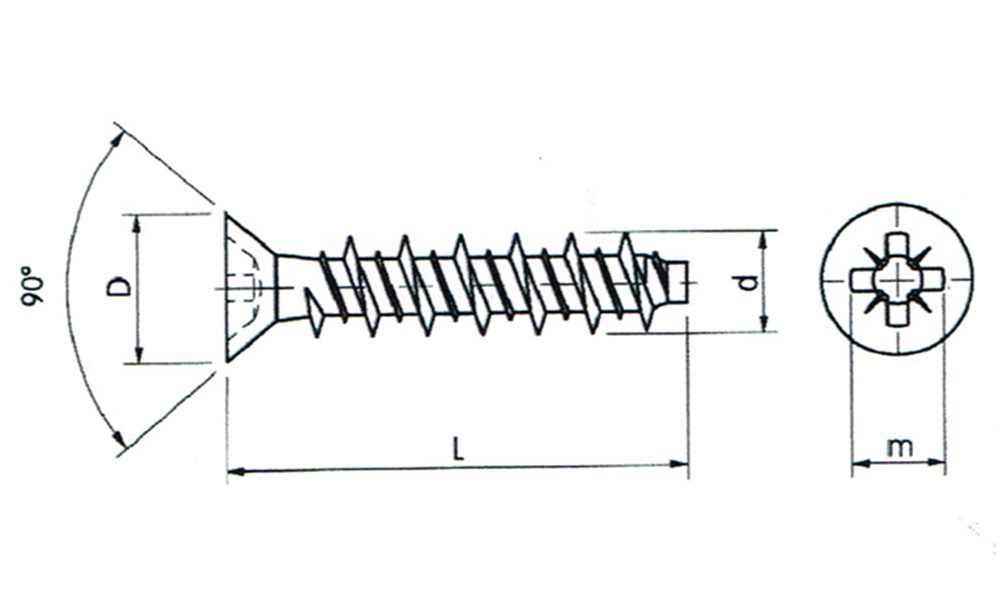

ZN AN 1094 HILO
Wkręty do tworzyw sztucznych z gwintem typu HILO z łbem stożkowym z wgłębieniem krzyżowym typu H lub typu Z
Norma ZN AN 1094 HILO
| d [mm] | 3,0 | 3,5 | 4,0 | 5,0 |
| D [mm] | 4,3 | 5,5 | 6,8 | 8,1 |
| m [nr] | 1 | 1 | 2 | 2 |
| L [mm] | 10 ÷ 30 | 10 ÷ 40 | 12 ÷ 40 | 13 ÷ 45 |
Wykonujemy również elementy złączne na życzenie klienta według dokumentacji technicznej w zakresie od M3 do M6. Zapraszamy do kontaktu 606 390 079.
